运河隧道管棚管软土地层加固

运河隧道管棚管软土地层加固技术概述

隧道运河管棚管加固技术是一种在软弱地层中进行隧道开挖前预支护的重要工法。它通过在隧道开挖轮廓线外周，预先打入一系列钢管（即管棚），并注入水泥浆或化学浆液，从而在隧道上方形成一个坚固的拱形壳体结构。该技术能有效控制地表沉降，防止隧道塌方和涌水，显著提升施工安全性与效率，尤其适用于城市地铁、公路隧道等对地层变形控制要求极高的工程。

技术主要特点

• 预支护效果显著：在隧道开挖前形成高强度支护体系，主动控制地层变形。

• 适用地层广泛：特别适用于砂土、淤泥、回填土等自稳能力差的软土地层。

• 沉降控制精准：能有效减少地表沉降，保护隧道上方建筑物与管线安全。

• 灵活性强：管棚的长度、间距、注浆参数可根据地质条件灵活调整。

• 防水性能好：注浆体可填充地层空隙，形成止水帷幕，降低涌水风险。

主要用途与应用场景

隧道运河管棚管加固技术主要用于以下工程场景：

• 城市地铁隧道穿越软弱土层、既有建筑或重要管线区域。

• 公路、铁路隧道在浅埋、富水软土地层中的洞口段与洞身段。

• 地下通道、人行过街隧道等暗挖工程的地层预加固。

• 作为隧道塌方、渗漏等事故的应急抢险与修复措施。

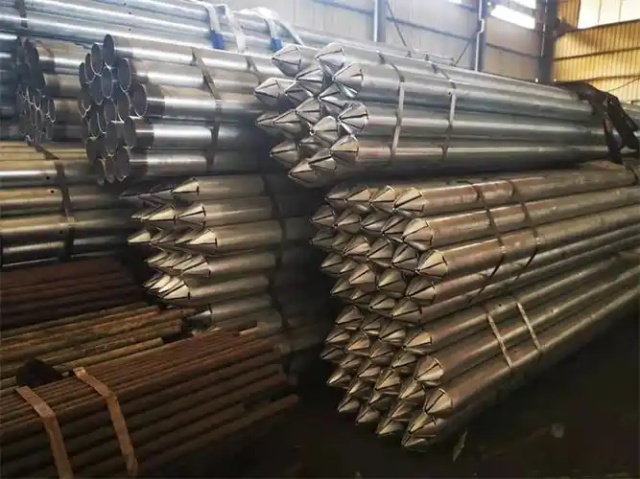

管棚系统规格与构成

一个完整的管棚系统主要由以下几部分构成，其常见规格如下表所示：

施工工艺流程

隧道运河管棚管施工是一项系统化作业，其标准流程如下：

1. 测量定位与导向墙施工：放样管棚位置，浇筑混凝土导向墙，固定钢管方向。

2. 钻孔与顶进钢管：使用钻机按设计角度钻孔，随后将钢管分段顶入孔内至设计长度。

3. 管棚连接与封孔：确保各节钢管连接牢固，对钢管与孔壁间的空隙进行封堵。

4. 注浆加固：通过钢管上的注浆孔，向周围地层压注浆液，注浆压力通常为0.5-2.0MPa。

5. 效果检查：通过钻孔取芯、压水试验或物探方法检测注浆体的强度与扩散范围。

质量控制与注意事项

为确保管棚加固效果，施工中需严格控制以下要点：

• 钻孔精度：严格控制钻孔平面位置、深度和外插角，防止管棚侵入隧道开挖线或间距过大。

• 注浆控制：实行“分段、间歇、定量”注浆，记录压力与流量，防止浆液流失或压力过大劈裂地层。

• 材料检验：钢管、水泥等原材料需符合设计要求，进场前进行质量检验。

• 监控量测：施工全过程需配合地表沉降、拱顶下沉等监测，数据反馈以指导施工。

结语

隧道管棚管软土地层加固技术是现代隧道工程中一项成熟且关键的地层预处理技术。它通过科学的材料选择、精细的工艺控制和严格的质保体系，为软弱地层中的隧道安全掘进提供了可靠保障。随着施工设备与材料的不断进步，该技术的适用性与经济性将得到进一步提升，为城市地下空间的安全、高效开发奠定坚实基础。
